Cушильный барабан Teltomat 240

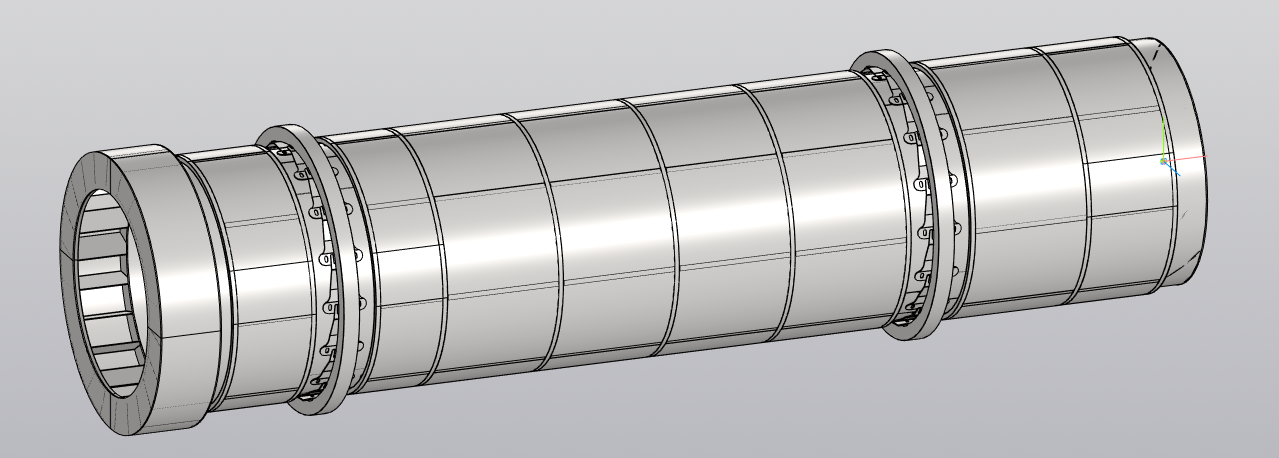

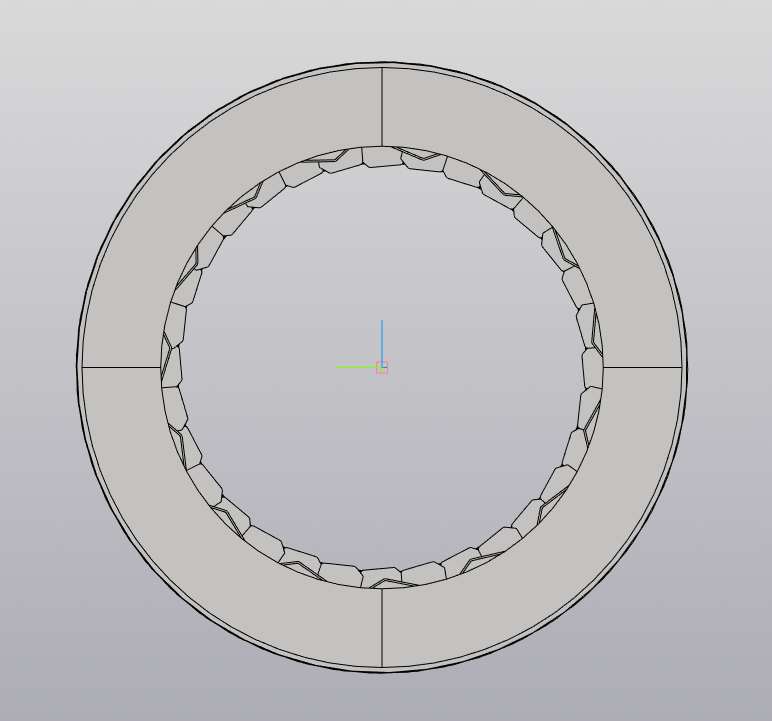

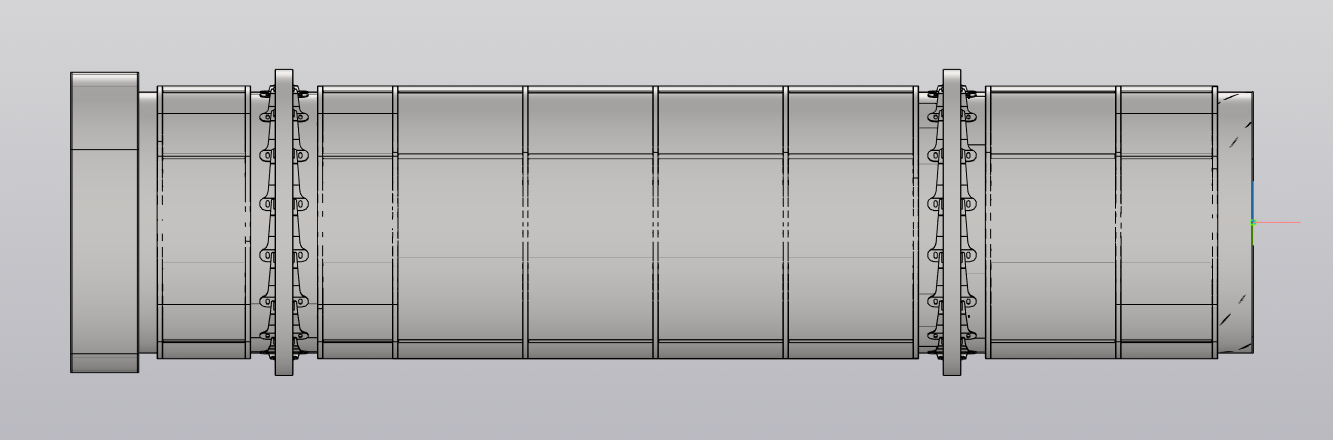

Основной элемент сушильного барабана — сушильная камера — представляет собой цилиндрический сварной вращающийся барабан, на корпус которого надеты два бандажа и зубчатый венец.

Бандажами барабан опирается на четыре свободно вращающихся опорных ролика. Два упорных ролика ограничивают осевое смещение барабана.

Передача крутящего момента с мотор-редуктора осуществляется на ведущую шестерню, которая в свою очередь передает момент на зубчатый венец.

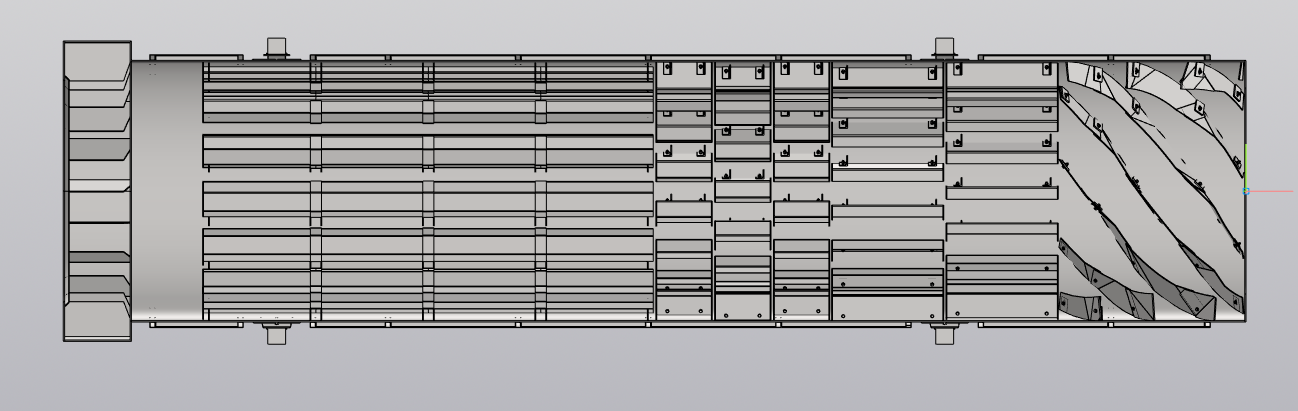

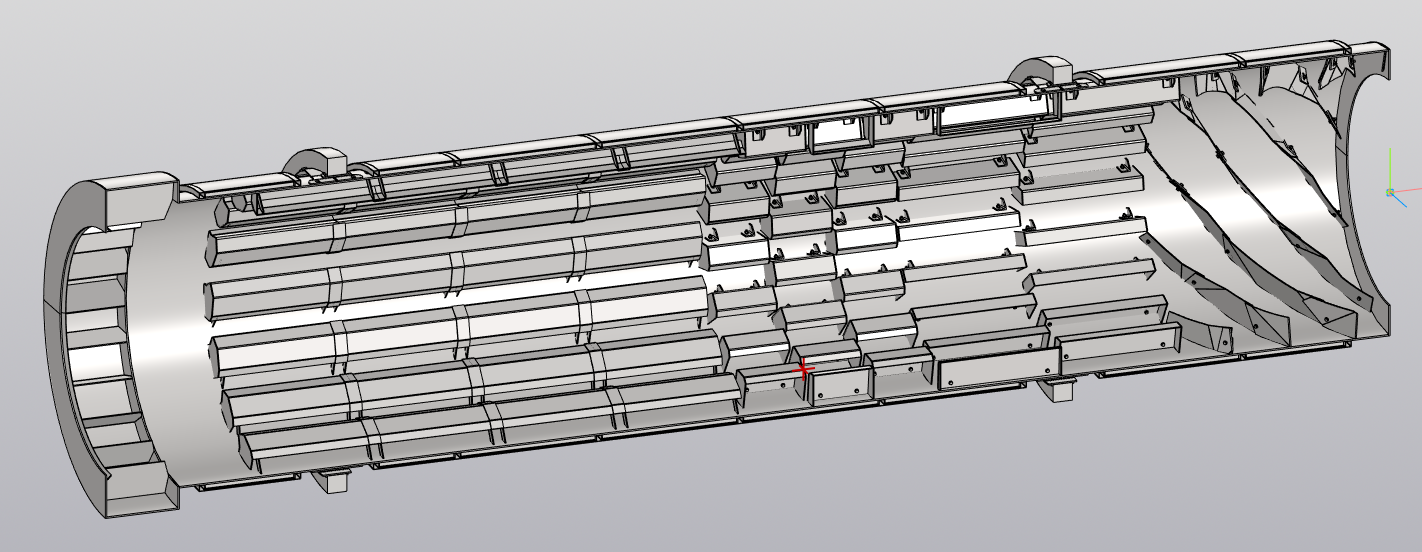

Внутри корпуса со стороны загрузки размещается распределительная насадка винтовых лопастей, за которой на всем протяжении барабана располагаются ковшовые лопатки. Со стороны выгрузки в корпусе барабана расположен секторный участок с пересыпными лопатками. Лопаткиспособствуют равномерному распределению и перемешиванию высушиваемого материала по сечению барабана, а также его тесный контакт с сушильным агентом при пересыпании.

Сушильный барабан предназначен для работы в составе линии в совокупности с источником теплоносителя и системой аспирации.
